探秘单管塔：通信领域的新宠
一、单管塔是什么
单管塔属于管塔技术领域，是一种实用新颖的铁塔。它包括塔体及上部工作平台，塔体底部管壁开设下门洞，工作平台所处位置的管壁开设上门洞，天线支架固定在围栏上，内有爬梯。其结构简单合理，由爬梯主杆及爬梯主杆上连接设置的横挡构成爬梯，爬梯主杆与支承架固定连接，支承架与设置在塔体内壁的连接支架螺接配合。
单管塔外型美观，占地面积小，仅为 9 - 18㎡。塔体采用较合理的节段，通过连接器用高强度螺栓联接，安装方便、快捷，能适应多种野外较复杂场地的安装。内置式爬梯与布线方式既能给操作人员提供方便、安全的操作环境，又能使馈线避免日晒雨淋，大大延长了馈线的使用寿命，并且塔体重心不会因安装馈线而偏移。塔体底部采用双层螺母固定，该结构可对塔体垂直度进行微调，更有效地确保了安装精度。
单管塔体型简洁，如同拿一根很粗的钢管竖直栽起来。它具有很多优点，施工快，搬迁重复利用也非常方便，适用场景非常广泛，城市市区、居民小区、高校、商业区、景区、工业园区、铁路沿线等区域都可以用。但也有一些缺点，比如造价高、难安装、难搬运、难生产等。
单管塔的地面部分的总体统称为单管塔基础，其作用是稳定单管塔，防止单管塔在承受大风、覆冰等垂直载荷、水平载荷和其他外力的作用下产生上拔、下拔或倾覆。

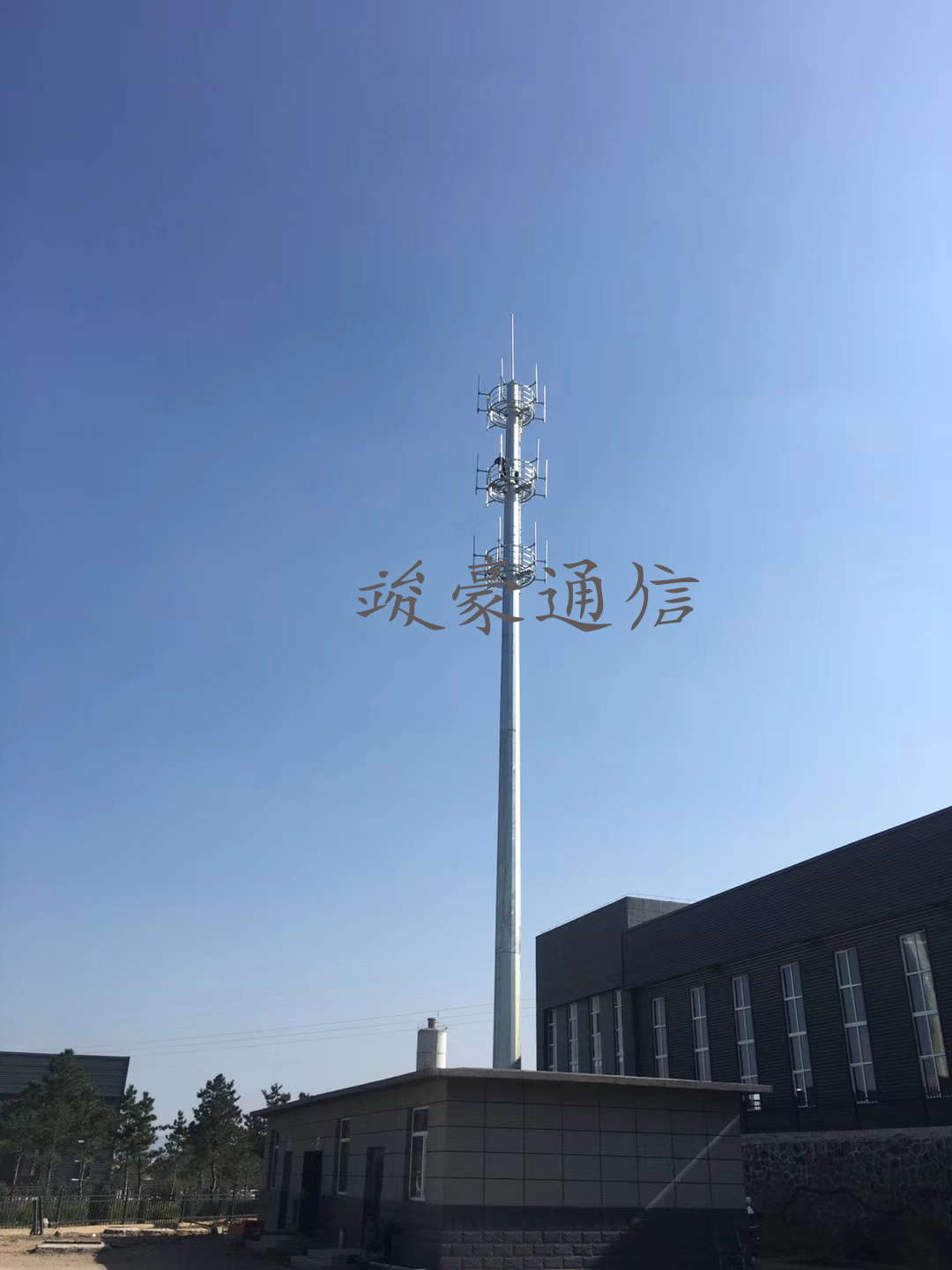

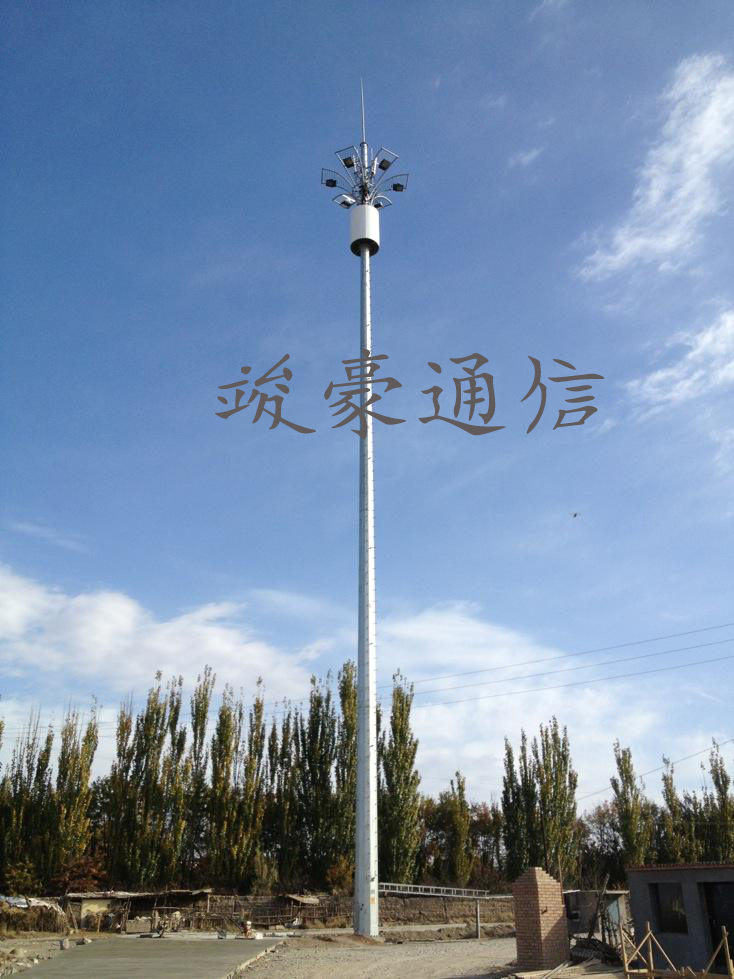

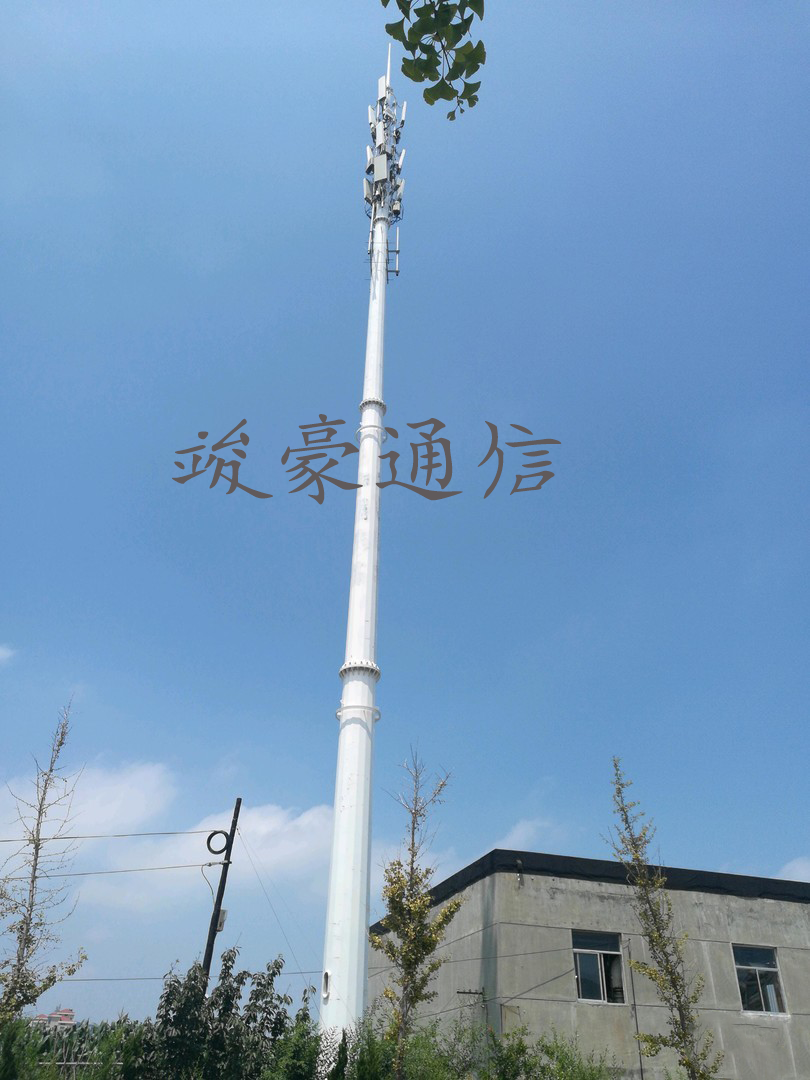

通信基站中的单管塔类型，体量小，构件少。由塔身、塔基、天线支架、避雷针、地脚锚栓等主要构件以及美化外罩和爬钉螺栓等附属构件组成，每个构件均可视为一个模块。塔基多用单桩基础，遇到软土地基会使用多桩承台基础，部分复杂地质会用到独立基础。地脚螺栓通常配合以定位板使用，塔身截面形式一般采用圆形和正多边形，少数美化杆塔采用异形截面。避雷针主杆为一根长度 3m 或 5m 的圆管，底部与塔身采用法兰连接，顶部为自由尖端。通信单管塔上通常设置 2 - 3 层天线支架平台，每层天线支架由 3 根或 6 根∅74 的圆钢管组成，钢管使用槽钢圈与塔身连接形成天线平台。
单管塔各部分构件族创建完成后，可添加至构件库中作为样板，进行新建项目的构件组装。先建立坐标轴网，单管塔形式简单，组装所用的轴网竖向上只需建立一条单线轴，作为单管塔中心轴，在每个套接段底端位置设置标高线，标高线亦作为套接位置的参照线。然后从构件库中提取塔身、塔基、避雷针、天线支架、地脚螺栓等构件样板族载入至新建的 Revit 项目中，在高度上从下至上依次进行组装。
二、单管塔的特点
1. 单管塔的多种优势
单管塔外形简捷美观，垂直高度可调性好，杆形系数优于其它形状。其馈线内走，避免了外界环境的影响，大大提高了馈线的使用寿命。内爬梯维护安全系数高，管内通风性好，法兰连接使得塔体稳定性好，安装也十分方便。
2. 单管塔的局限性
单管塔虽然有诸多优点，但也存在一些不足。它简洁、美观、占地面积较小，施工安装速度快，适用于具备吊装设备操作条件下的各类场景。然而，单管塔是长悬臂结构，抗风性能较差，杆顶位移较大。同时，对现场施工条件有限制，造价相对传统铁塔高，安装天线、维护相对较难。
三、单管塔的优势
单管塔具有诸多显著优势。首先，它体型简洁、美观，如同拿一根很粗的钢管竖直栽起来，给人一种简约大气的视觉感受。其占地面积小，仅为 9 - 18㎡，在城市土地资源日益紧张的情况下，这一优势尤为突出。施工速度快，能有效缩短建设周期，提高工程效率。搬迁重复利用也非常方便，可根据实际需求进行灵活调整，降低了成本。适用场景广泛，包括城市市区、居民小区、高校、商业区、景区、工业园区、铁路沿线等区域，无论是繁华的都市还是宁静的乡村，都能找到单管塔的身影。
与角钢塔和三管塔相比，单管塔在美观和占地面积方面优势明显。角钢塔体型大，占地面积大，美观性较差；三管塔虽然比角钢塔苗条一些，但在美观程度和占地面积上仍不及单管塔。单管塔简洁的外形使其能够更好地融入周围环境，不会像角钢塔那样给人以巨大的压力。
然而，单管塔也存在一些缺点，如造价高、难安装、难搬运、难生产等。由于其构件较大，搬运成本较高，且安装要求高，需要吊车等大型设备。同时，焊缝较多，质量控制比较困难，导致生产难度加大。但尽管如此，单管塔的优点依然突出，其在通信领域的应用越来越广泛。
四、单管塔的应用领域
1. 广泛应用于通信领域，可用于城市市区、居民小区、高校、商业区、景区、工业园区、铁路沿线等区域。
单管塔因其体型简洁美观、占地面积小、施工快、搬迁重复利用方便等优点，在通信领域有着广泛的应用。在城市市区，单管塔能够与周围的现代化建筑相融合，不会显得突兀，为城市的通信网络提供了稳定的支持。居民小区中，单管塔的存在保障了居民的通信需求，让人们能够随时随地保持联系。高校作为知识和信息传播的重要场所，单管塔的部署确保了校园内的通信畅通，为师生的学习和生活提供了便利。商业区的繁华离不开高效的通信网络，单管塔在这里发挥着重要作用，满足了商家和消费者的通信需求。景区内，单管塔在不破坏自然景观的前提下，为游客提供了良好的通信服务，方便游客分享美景和与外界保持联系。工业园区的通信需求同样不可忽视，单管塔的应用使得企业能够高效地进行生产和管理。铁路沿线，单管塔确保了列车运行过程中的通信安全，为旅客提供了便捷的通信服务。
2. 作为一种特殊的单管塔，景观塔如路灯杆、仿生树等，既保留了通信功能，又与周围环境完美融合，可用于需要景观美化的场所。
景观塔是单管塔的一种特殊形式，它在满足通信功能的同时，更加注重与周围环境的融合。路灯杆形态的景观塔在市政道路两侧、景区、公园、广场等场所应用较多。其塔身横截面为圆形，造型可以根据应用场景和业主要求进行灵活设置。在夜晚，路灯不仅为行人提供照明，还隐藏着通信基站，实现了多功能的结合。仿生树景观塔则在景区、公园、广场等地方发挥着独特的作用。远看就像一颗苍翠挺拔的大树，树叶里面藏着板状天线，既不影响自然景观，又能提供稳定的通信服务。这些景观塔的出现，使得通信设施不再是突兀的存在，而是与周围环境融为一体，为人们带来了更加美好的视觉享受。
